4 kanalų osciloskopas su dyzelinių sistemų diagnostikos rinkiniu, dėklu ir putplasčio įdėklu PicoScope 4425A Diesel Kit, Pico Te

PicoScope 4425A Diesel Kit (PQ280) – profesionalus 4 kanalų diagnostikos rinkinys, skirtas dyzelinių variklių ir jų valdymo sistemų elektrinių signalų fiksavimui ir analizei. Rinkinys pritaikytas autoservisams ir diagnostikos centrams, kuriuose atliekami išsamūs kuro įpurškimo, degimo proceso, variklio valdymo bei susijusių elektros grandinių matavimai.

Rinkinio pagrindą sudaro PicoScope 4425A osciloskopo modulis, jungiamas prie kompiuterio per USB jungtį ir maitinamas tiesiogiai iš kompiuterio. Keturi analoginiai kanalai leidžia vienu metu stebėti kelis signalus ir analizuoti jų tarpusavio ryšį, kas būtina dyzelinių sistemų diagnostikoje.

Pritaikymas dyzelinių sistemų diagnostikoje

Rinkinys skirtas:

•


• kuro įpurškimo sistemos signalų analizei,




• purkštukų ir jų valdymo diagnostikai,




• kuro slėgio, siurblių ir valdymo grandinių tikrinimui,




• starterio ir generatoriaus apkrovos analizei,




• variklio valdymo signalų sinchronizacijos vertinimui,




• CAN, LIN ir kitų ryšio magistralių signalų analizei.




Laiko ir signalo analizė

Osciloskopas leidžia atlikti tikslią laiko ir dažnio analizę:

•


• juostos pralaidumas: 20 MHz,




• mėginių ėmimo dažnis: iki 400 MS/s,




• skiriamoji geba: 12 bitų (programiškai padidinama iki 16 bitų),




• vidinė atmintis: 250 mln. mėginių,




• įėjimo diapazonai: ±50 mV – ±200 V,




• USB duomenų srautas: iki 20 MS/s (USB 3.0),




• trigeriai: automatinis, vienkartinis, kartotinis, kylančio ir krentančio krašto, impulso pločio, „runt“, „dropout“, lango tipo,




• spektro analizė: FFT iki 1 000 000 taškų,




• automatiniai matavimai: dažnis, RMS, „peak-to-peak“, impulso plotis, kilimo ir kritimo laikas,




• serijinių signalų dekodavimas: CAN, CAN FD, FlexRay, LIN, I²C, UART/RS-232, SPI, I²S,




• matematiniai kanalai ir filtrai: sudėtis, atimtis, daugyba, žemų / aukštų / juostos dažnių filtrai.




Programinė įranga ir suderinamumas

Rinkinys suderinamas su PicoScope, PicoDiagnostics ir PicoScope Automotive programine įranga, leidžiančia naudotis vedamais testais, bangos formų bibliotekomis, struktūruotomis diagnostikos procedūromis ir išsamia signalų analize.

Rekomenduojama operacinė sistema – Windows 10.

Maitinimas ir ryšys – per USB (USB 3.0 / 3.1, suderinamas su USB 2.0).

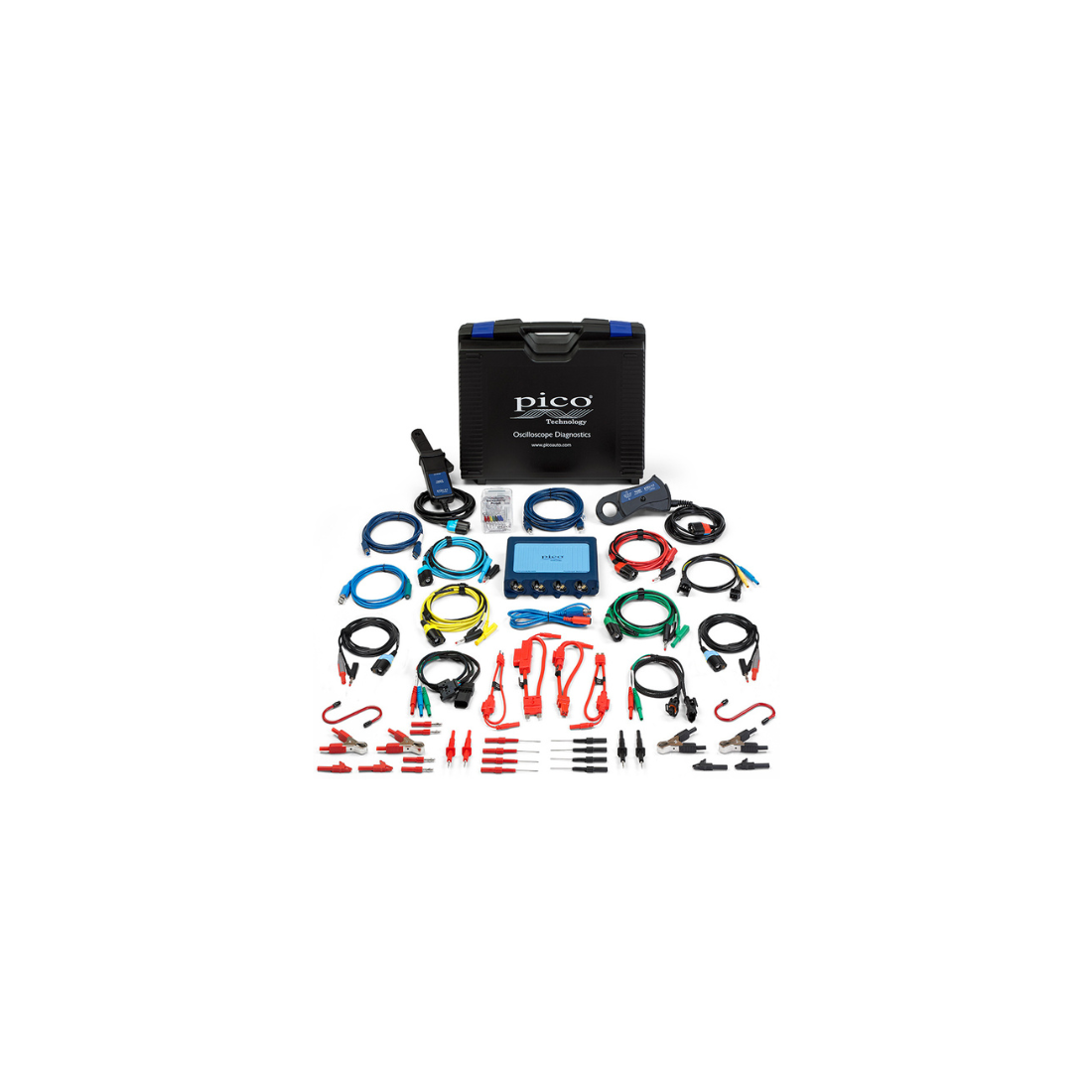

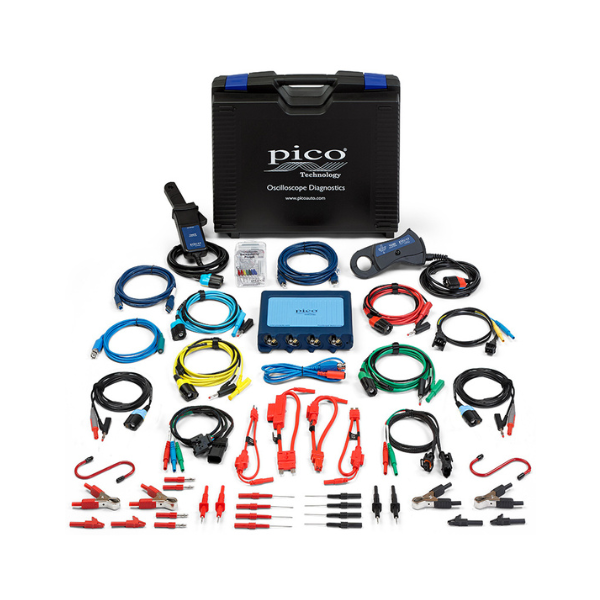

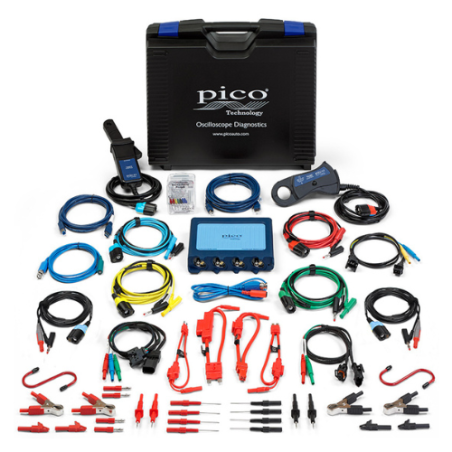

Komplektacija

Komplektą sudaro:

•


• 1 × PicoScope 4425A 4 kanalų osciloskopo modulis,




• 4 × PicoBNC+ 3 m ilgio matavimo laidai (mėlynas, raudonas, žalias, geltonas),




• 1 × PicoBNC+ 10:1 osciloskopo zondas,




• 2 × antrinės uždegimo signalų davikliai,




• 1 × COP zondas,




• 1 × 60 A AC/DC srovės spaustukas,




• 1 × 200 A / 2000 A AC/DC srovės spaustukas,




• krokodilo tipo spaustukai,




• multimetro zondai,




• akumuliatoriaus spaustukai,




• lankstūs „back-pinning“ zondai,




• adatiniai („acupuncture“) zondai,




• S formos kabliukas,




• 1 × USB 3.0 laidas (1,8 m),




• tvirtas transportavimo dėklas su putplasčio įdėklu.




Fizinės ir aplinkos savybės

Osciloskopo modulio matmenys: 190 × 160 × 40 mm.

Svoris: < 900 g.

Darbo temperatūra: 0–40 °C.

Sandėliavimo temperatūra: –20 iki +60 °C.

Leistina drėgmė: 5–80 % (be kondensato).

Atitiktis ir garantija

Įrenginys atitinka LVD, EN 61326-1 ir FCC Part 15 reikalavimus, taip pat RoHS ir WEEE direktyvas.

Gamintojo garantija – 24 mėnesiai.
