4 kanalų osciloskopas su standartiniu diagnostikos rinkiniu, dėklu ir putplasčio įdėklu PicoScope 4425A Standard Diagnostic Kit,

PicoScope 4425A Standard Diagnostic Kit su dėklu ir putplasčio įdėklu – tai profesionalus 4 kanalų diagnostikos rinkinys, skirtas automobilių, komercinio transporto ir kitų transporto priemonių elektrinių bei elektroninių sistemų signalų fiksavimui ir analizei. Rinkinys paremtas pažangiu PicoScope 4425A osciloskopu, užtikrinančiu didelį matavimo tikslumą, greitą duomenų surinkimą ir patikimą darbą intensyviomis serviso sąlygomis.

Šio standartinio diagnostikos rinkinio pagrindą sudaro 4 kanalų osciloskopas su išmaniąja PicoBNC+ jungčių sistema, leidžiančia automatiškai atpažinti prijungtus zondus ir sumažinti prijungimo klaidų tikimybę. Tokia sistema pagreitina paruošimą darbui ir leidžia operatoriui sutelkti dėmesį į matavimus bei signalų analizę.

Rinkinys pasižymi išplėsta zondų ir priedų komplektacija, leidžiančia greitai pasiekti matavimo taškus, tiksliai fiksuoti signalus ir atlikti išsamią jutiklių, vykdomųjų mechanizmų, uždegimo sistemų bei komunikacijos linijų diagnostiką. Didelės talpos atmintis ir aukšta skiriamoji geba suteikia galimybę detaliai įrašyti ir analizuoti bangos formas, palyginti jas su etaloniniais signalais ir tiksliau nustatyti gedimus.

Osciloskopas suderinamas su automobilių diagnostikos programine įranga „PicoScope“, „PicoDiagnostics“ ir „PicoScope Automotive“, kurios suteikia prieigą prie vedamų testų, bangos formų bibliotekų ir struktūruotų diagnostikos procedūrų. Tai leidžia technikams greičiau interpretuoti matavimo rezultatus ir priimti pagrįstus sprendimus remiantis realiais signalais.

Rinkinys palaiko tiek tradicinius BNC tipo zondus, tiek išmaniąsias PicoBNC+ jungtis, todėl gali būti lengvai integruojamas su įvairiais zondais, srovės spaustukais, slėgio davikliais ir kitais papildomais diagnostikos priedais. Tai suteikia galimybę plėsti diagnostikos galimybes nekeičiant pagrindinės įrangos.

Papildomas šio komplekto privalumas – tvirtas transportavimo dėklas su putplasčio įdėklu, leidžiantis tvarkingai laikyti visus komponentus, apsaugoti juos nuo pažeidimų ir patogiai transportuoti įrangą tarp darbo vietų ar objektų.

Pažangi automobilių elektrinių ir elektroninių sistemų diagnostika

Jutiklių, vykdomųjų mechanizmų ir komunikacijos signalų analizė

Akumuliatoriaus, starterio ir įkrovimo sistemos bangos formų matavimas

Variklio darbo ir važiavimo charakteristikų analizė naudojant bangos formų palyginimą

Hibridinių ir elektrinių transporto priemonių diagnostika

Išsami gedimų paieška įvairių transporto priemonių platformose

Modelis: PicoScope 4425A

Kanalų skaičius: 4 analoginiai kanalai

Mėginių ėmimo dažnis realiuoju laiku: iki 400 MS/s

Juostos pralaidumas: 20 MHz

Atmintis: 250 mln. mėginių

Įėjimo diapazonai: nuo ±50 mV iki ±200 V (12 pasirenkamų diapazonų)

Nuolatinės srovės matavimo tikslumas: ±1 % nuo pilno diapazono

Skiriamoji geba: 12 bitų (programiškai padidinama iki 16 bitų)

Sąsaja: USB 2.0 / USB 3.0 (suderinama)

Maitinimas: per USB jungtį iš kompiuterio

Palaikomos operacinės sistemos: Windows 10, 8 ir 7 (32 ir 64 bitų)

Linux ir macOS palaikymas – planuojamas

Suderinama su „PicoScope“, „PicoDiagnostics“ ir „PicoScope Automotive“ programine įranga

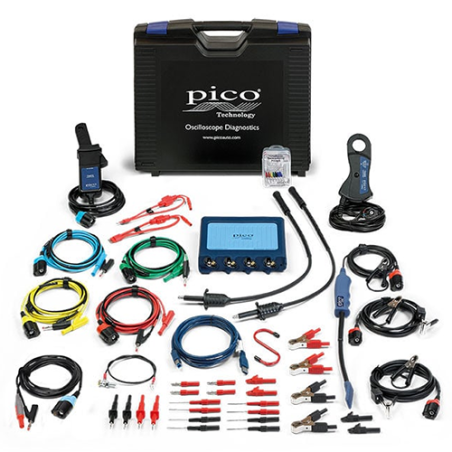

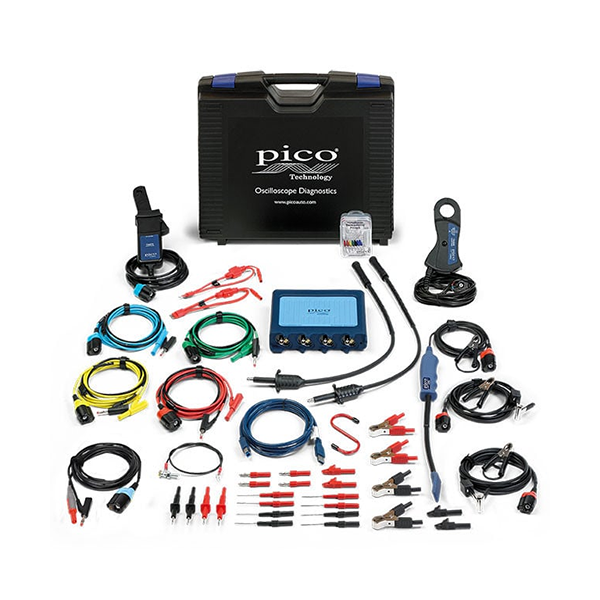

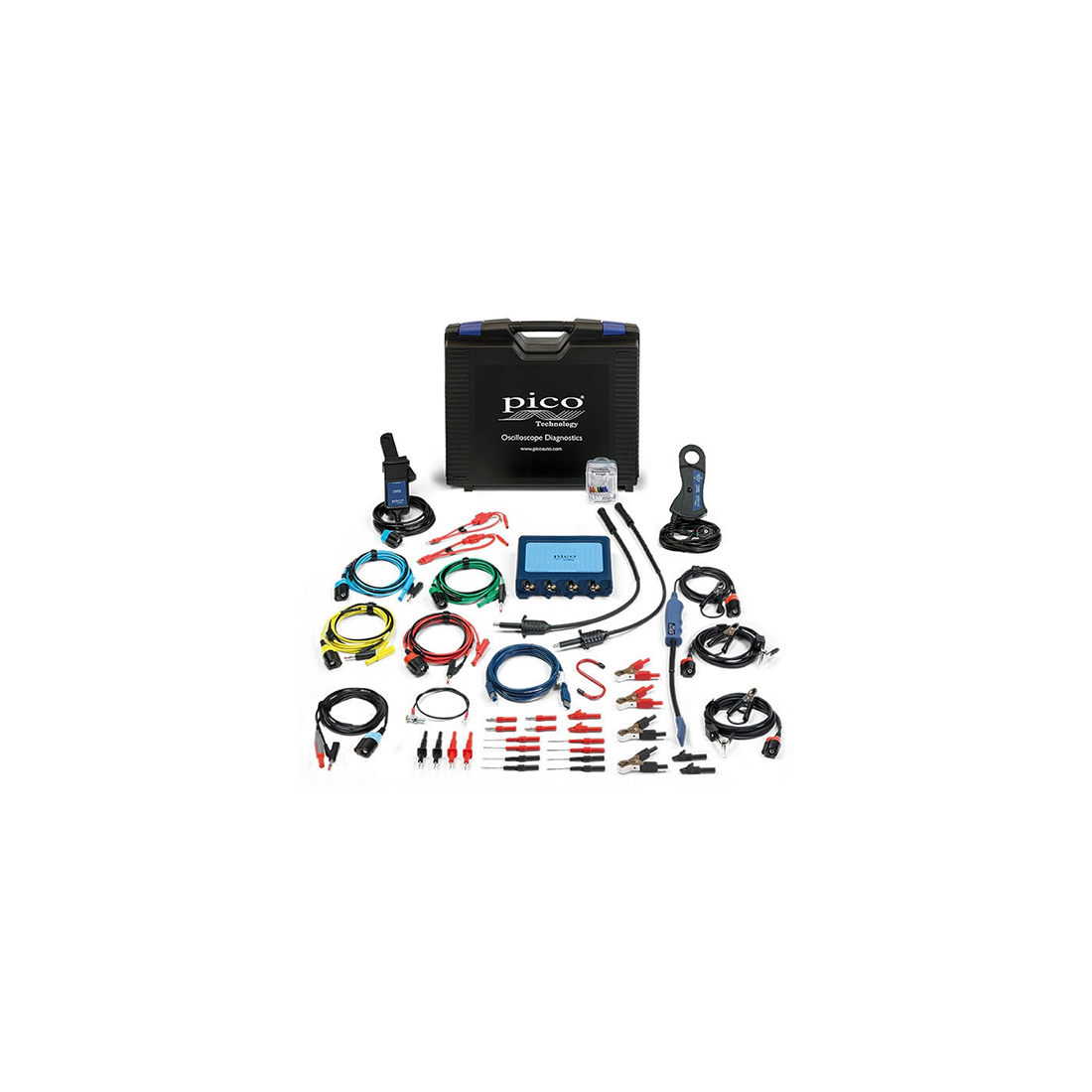

Komplektaciją sudaro Pico 4425A 4 kanalų osciloskopo modulis, keturi 3 m ilgio PicoBNC+ matavimo laidai (mėlynas, raudonas, žalias ir geltonas), vienas PicoBNC+ 10:1 osciloskopo zondas, du antrinės uždegimo sistemos signalų zondai, vienas COP zondas, 45 cm ilgio įžeminimo laidas uždegimo ritei, du aukštos įtampos prailginimo laidai, vienas 60 A AC/DC srovės spaustukas, vienas 200 A / 2000 A AC/DC srovės spaustukas, įvairūs krokodilo spaustukai, multimetro zondai, akumuliatoriaus spaustukai, „akupunktūriniai“ ir „back-pinning“ zondai, S formos kabliukas, 1,8 m ilgio USB laidas bei transportavimo dėklas su putplasčio įdėklu.
