PicoScope 4425A „Off-Highway Elite“ diagnostikos rinkinys sunkiajam transportui, 4425A-099, PQ332, Pico Technology

PicoScope 4425A-099 Off-Highway Elite Kit, PQ332, Pico Technology – profesionalus 4 kanalų diagnostikos rinkinys, skirtas „off-highway“ technikos elektrinių ir elektroninių sistemų signalų matavimui ir analizei. Rinkinys pritaikytas darbui su statybine, žemės ūkio, pramonine ir specialiosios paskirties technika, kur reikalinga tiksli diagnostika sudėtingomis eksploatacijos sąlygomis.

Rinkinio pagrindą sudaro PicoScope 4425A aukštos raiškos diagnostinis osciloskopas su keturiais analoginiais kanalais. Įrenginys leidžia vienu metu fiksuoti ir analizuoti kelis elektrinius signalus, todėl tinkamas jutiklių, vykdomųjų mechanizmų, maitinimo grandinių, valdymo linijų ir ryšio magistralių diagnostikai.

Osciloskopas pasižymi 20 MHz juostos pralaidumu ir iki 400 MS/s mėginių ėmimo dažniu. 250 mln. mėginių atmintis leidžia įrašyti ilgos trukmės signalus neprarandant detalumo, kas svarbu diagnozuojant pertraukiamus ar sunkiai aptinkamus gedimus.

Palaikomi ±50 mV – ±200 V įėjimo diapazonai, plaukiojantys įėjimai leidžia saugiai atlikti matavimus neįžemintose sistemose. 12 bitų skiriamoji geba, programiškai padidinama iki 16 bitų, užtikrina tikslų signalo vaizdavimą.

Sistema palaiko automatinį, kartotinį ir vienkartinį signalo fiksavimą, taip pat fiksavimą pagal signalo kilimą ar kritimą, impulso trukmę, trumpalaikius impulsus, signalo nutrūkimus ir nustatytą reikšmių ribą. Tai leidžia tiksliai užfiksuoti konkrečius signalo pokyčius ar gedimo momentus.

Galimi automatiniai matavimai, tokie kaip dažnis, amplitudė, „peak-to-peak“, impulso plotis, kilimo ir kritimo laikas. Taip pat palaikoma ryšio magistralių signalų analizė, naudojama šiuolaikinėje „off-highway“ technikoje.

Rinkinys suderinamas su PicoScope Automotive ir PicoDiagnostics programine įranga, veikiančia „Windows“ operacinėje sistemoje. Programinė įranga suteikia vedamus diagnostikos testus, struktūruotas darbo eigas ir galimybę palyginti matuojamus signalus su teisingai veikiančių sistemų signalų pavyzdžiais. Įrenginys maitinamas per USB jungtį iš kompiuterio.

Osciloskopo matmenys – 190 × 160 × 40 mm, svoris – mažiau nei 900 g. Darbo temperatūros diapazonas – 0–40 °C, sandėliavimo – –20 iki +60 °C. Įrenginys tinkamas naudoti tiek dirbtuvėse, tiek mobilios diagnostikos metu.

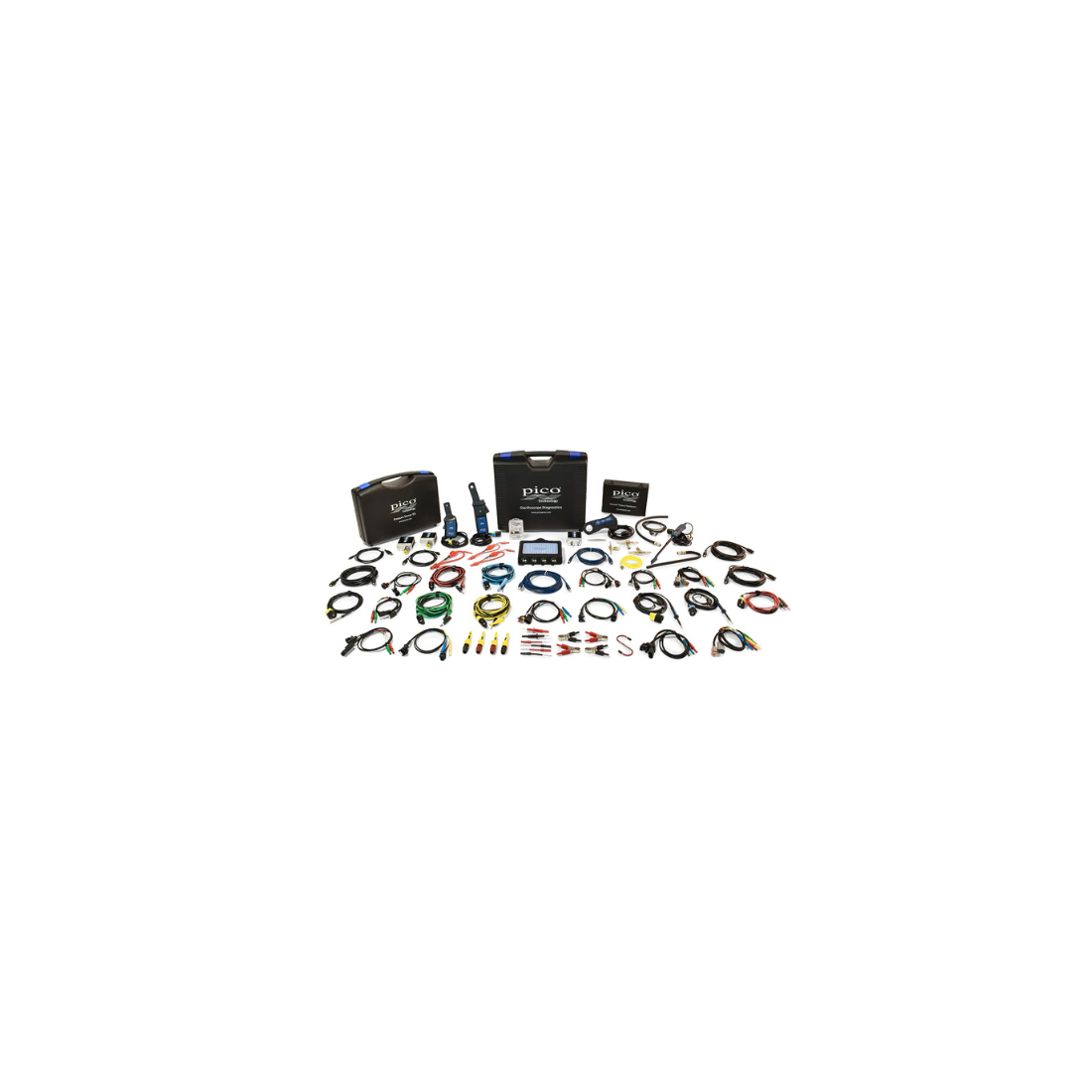

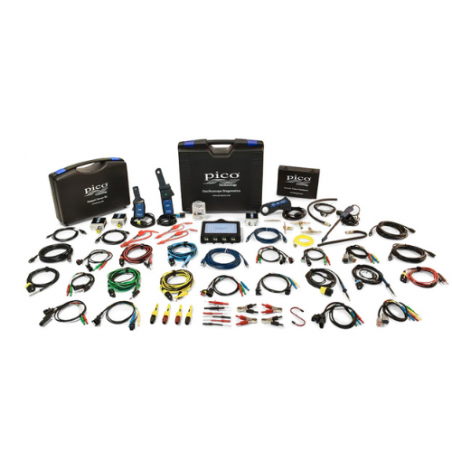

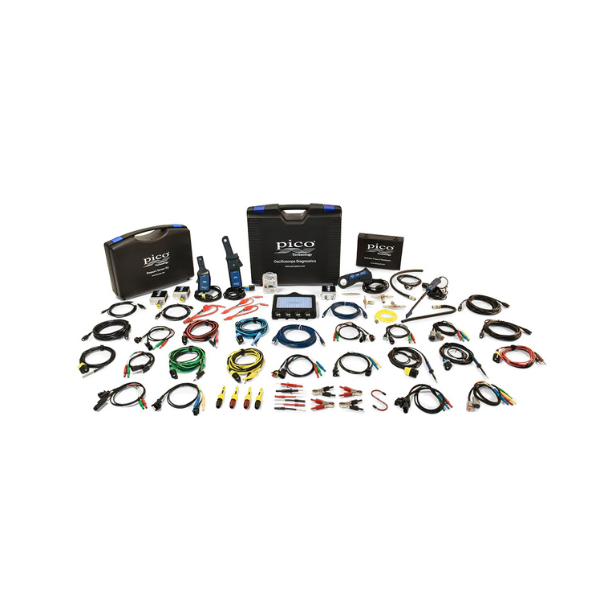

Rinkinį sudaro PicoScope 4425A osciloskopo modulis, „off-highway“ technikai pritaikyti matavimo zondai ir diagnostikos priedai, PicoBNC+ matavimo laidai, USB laidas bei tvirtas transportavimo dėklas su putplasčio įdėklais, skirtas saugiam įrangos laikymui ir transportavimui.

Įrenginys atitinka galiojančius elektros saugos ir elektromagnetinio suderinamumo reikalavimus bei aplinkosaugos direktyvas.

Osciloskopo moduliui taikoma 24 mėnesių (2 metų) gamintojo garantija.

Komplekte esantiems matavimo priedams ir aksesuarams taikoma 12 mėnesių garantija.
