Osciloskopas 4 kanalų PicoScope 4425A Standartinis rinkinys, PQ178, Pico Technology

PicoScope 4425A Standard Diagnostic Kit – išplėstas diagnostikos rinkinys, skirtas automobilių technikams, kuriems reikalingas platesnis osciloskopo pritaikymas ir išsamesnės diagnostikos galimybės. Rinkinys pagrįstas pažangiu 4 kanalų PicoScope 4425A osciloskopu su „PicoBNC+™“ išmaniąja jungtimi, užtikrinančia greitesnį paruošimą darbui, automatinį zondų atpažinimą ir patikimą signalų fiksavimą.

Šis rinkinys pasižymi platesne zondų ir priedų komplektacija nei „Starter Kit“, leidžiančia greičiau pasiekti matavimo taškus ir tiksliau analizuoti elektrinių, jutiklių bei vykdomųjų mechanizmų signalus. Gili atmintis ir didelė skiriamoji geba leidžia detaliai fiksuoti ir analizuoti bangos formas.

Rinkinys suderinamas su automobilių diagnostikos programine įranga „PicoScope 6“, „PicoDiagnostics“ ir „PicoScope 7 Automotive“. Programinė įranga suteikia prieigą prie vedamų testų, bangos formų bibliotekų ir struktūruotų diagnostikos procesų, padedančių palyginti realius signalus su etaloniniais duomenimis ir tiksliau patvirtinti gedimus.

Sistema palaiko tiek tradicinius BNC zondus, tiek išmaniąsias „PicoBNC+™“ jungtis, todėl lengvai integruojama su įvairiais zondais, davikliais ir papildomais priedais, nekeičiant esamos diagnostikos infrastruktūros.

Pažangi elektrinių ir elektroninių sistemų diagnostika (jutikliai, vykdomieji mechanizmai, komunikacijos signalai)

Akumuliatoriaus, starterio ir įkrovimo sistemos bangų formų analizė

Variklio darbo ir važiavimo charakteristikų tyrimai naudojant bangos formų palyginimą

Hibridinių ir elektrinių transporto priemonių diagnostika

Išsami gedimų paieška įvairių tipų transporto priemonėse

Modelis: PicoScope 4425A

Kanalų skaičius: 4 analoginiai kanalai

Mėginių ėmimo dažnis realiuoju laiku: iki 400 MS/s

Juostos pralaidumas: 20 MHz

Atmintis: 250 mln. mėginių

Įėjimo diapazonai: ±200 V iki ±50 mV (12 pasirenkamų diapazonų)

Nuolatinės srovės tikslumas: ±1 % nuo pilno diapazono

Skiriamoji geba: 12 bitų (programiškai padidinama iki 16 bitų)

Sąsaja: USB 2.0 / USB 3.0 (suderinama)

Maitinimas: per USB jungtį iš kompiuterio

Operacinės sistemos: Windows 10, 8 ir 7 (32 ir 64 bitų)

Linux ir macOS palaikymas – planuojamas

Suderinama su „PicoScope 6“, „PicoDiagnostics“ ir „PicoScope 7 Automotive“

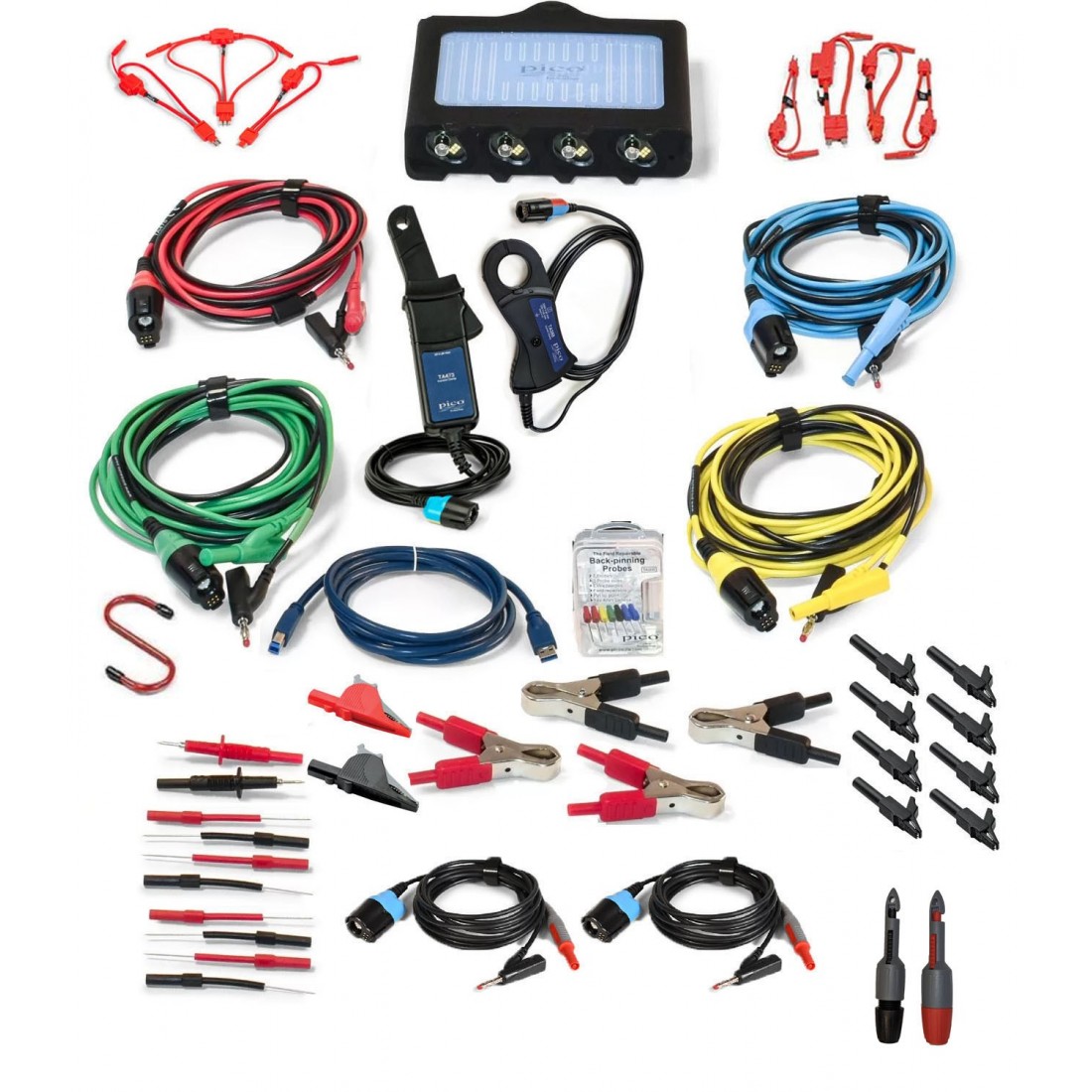

Komplektaciją sudaro Pico 4425A 4 kanalų osciloskopo modulis, keturi 3 m ilgio „PicoBNC+™“ matavimo laidai (mėlynas, raudonas, žalias, geltonas), vienas „PicoBNC+™“ 10:1 osciloskopo zondas, du antrinės uždegimo sistemos davikliai, vienas COP zondas, 45 cm ilgio įžeminimo laidas uždegimo ritei, du aukštos įtampos prailginimo laidai, vienas 60 A AC/DC srovės spaustukas, vienas 200 A / 2000 A AC/DC srovės spaustukas, įvairūs krokodilo spaustukai, multimetro zondai, akumuliatoriaus spaustukai ir „akupunktūriniai“ zondai, S formos kabliukas, 1,8 m ilgio USB laidas bei transportavimo dėklas.
