Profesionalus 8 kanalų automobilių diagnostikos rinkinys PicoScope 4823, PQ184, Pico Technology

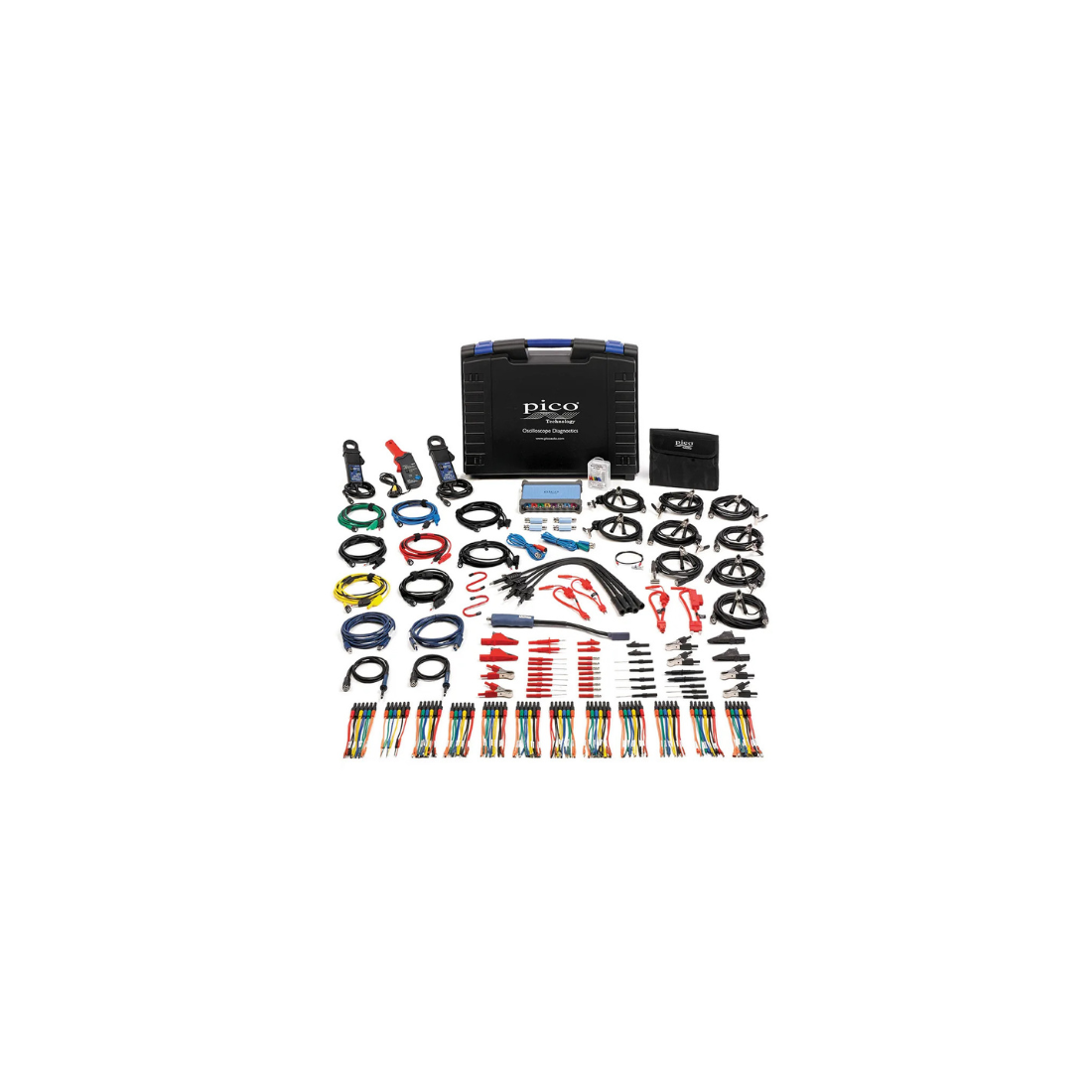

Automotive 8-channel Professional Diagnostic Kit (PQ184) yra profesionalus diagnostikos rinkinys, skirtas sudėtingų automobilių ir kitos transporto technikos elektrinių bei elektroninių sistemų analizei. Rinkinio pagrindą sudaro PicoScope 4823 – 8 kanalų aukštos raiškos automobilių osciloskopas, turintis bendros žemės konfigūraciją, iki 50 V įėjimo diapazoną (apsaugotą iki 100 V) ir maksimalų 80 MS/s mėginių ėmimo dažnį (10 MS/s naudojant visus 8 kanalus).

V6 ir V8 variklių skirstymo velenų ir alkūninio veleno sinchronizacijos analizei,

VVT sistemų diagnostikai,

sunkvežimių, statybinės ir žemės ūkio technikos gedimų paieškai, kai reikia vienu metu stebėti elektrinius ir hidraulinius signalus,

pilnai sistemos diagnostikai (maitinimas, masė, valdymo signalai, srovė),

kelių ryšio magistralių (CAN, CAN FD, LIN, FlexRay) vienalaikei analizei.

Signalų fiksavimas ir analizė

Osciloskopas turi 256 MS bendros atminties, leidžiančios kelias sekundes fiksuoti signalus maksimaliu mėginių ėmimo dažniu. Tai ypač naudinga ilgalaikiams ryšio magistralių įrašams ar trumpalaikių trukdžių paieškai.

PicoScope programinė įranga suteikia išplėstus analizės įrankius: didelio mastelio priartinimą, bangos formų buferį, „mask limit“ testus, serijinių duomenų dekodavimą, aparatinį spartinimą ir darbą su gilia atmintimi.

Kanalai: 8

Juostos pralaidumas: 20 MHz (10 MHz mažų diapazonų režimu)

Skiriamoji geba: 12 bitų (iki 16 bitų padidinta)

DC tikslumas: ±1 % pilnos skalės ±300 μV

Įėjimo diapazonai: ±10 mV – ±50 V (12 diapazonų)

Įėjimo charakteristikos: 1 MΩ // 19 pF

Maks. mėginių ėmimas:

– 1–4 kanalai: iki 80 MS/s

– 5–8 kanalai: iki 40 MS/s

Laiko bazė: 20 ns/div – 5000 s/div

Apsauga nuo viršįtampių: ±100 V

USB srautas (nuolatinis): iki 20 MS/s

Signalo generatorius: sinusas, kvadratas, trikampis, DC, triukšmas ir kt.

Savavališkų bangų generatorius: 80 MS/s, 14 bitų

Rinkinį sudaro:

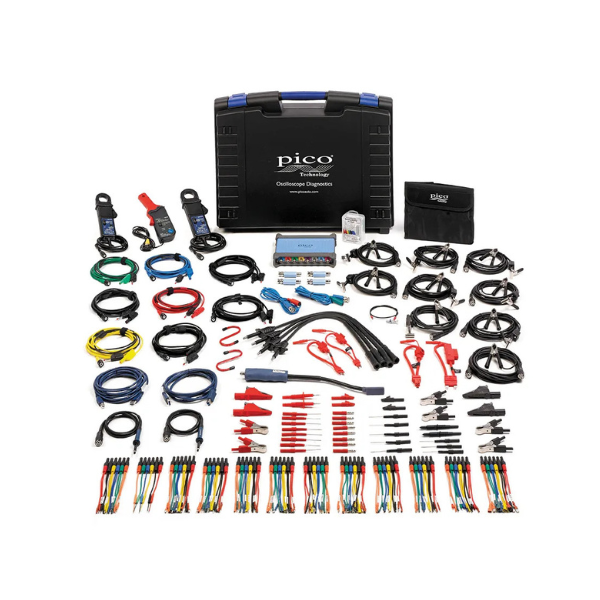

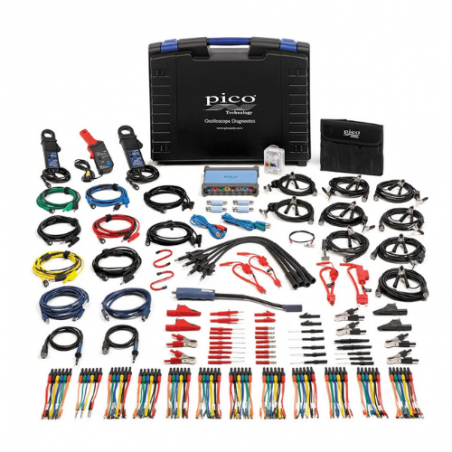

1 × PicoScope 4823 8 kanalų osciloskopas

8 × 3 m premium matavimo laidai su pastovia mase

4 × 10:1 slopintuvai

2 × perjungiami 1:1 / 10:1 osciloskopo zondai

8 × antrinės uždegimo signalų laidai

1 × COP zondas

3 × srovės spaustukai: 30 A AC/DC, 20/60 A DC, 200/2000 A AC/DC

saugiklių prailginimo laidai (ATC/ATO, Mini, Maxi, JCASE)

multimetro zondai, krokodilo spaustukai, baterijų spaustukai

„back-pinning“ ir lankstūs adatiniai zondai

ultragarso parkavimo jutiklio ir „keyless“ signalo detektoriai

2 × USB laidai (USB 3.0 – 1,8 m, USB 2.0 – 4,5 m)

tvirtas profesionalus transportavimo dėklas su putplasčio įdėklais

Kompiuterio reikalavimai

Operacinė sistema: Windows 7, 8 arba 10 (32/64 bitų)

Jungtys: USB 2.0 arba USB 3.0

Maitinimas: per USB

Matmenys: 190 × 160 × 40 mm

Svoris: < 0,55 kg

Darbo temperatūra: 0–45 °C

Atitiktis: CE, FCC

– osciloskopo moduliui – 24 mėnesiai

– priedams – 12 mėnesių
