RAVTD6000TB.3 – CCD nešiojamas ratų suvedimo stendas RAV.TD600.702036, Ravaglioli

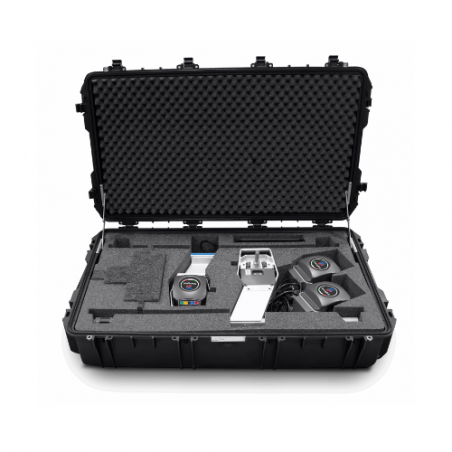

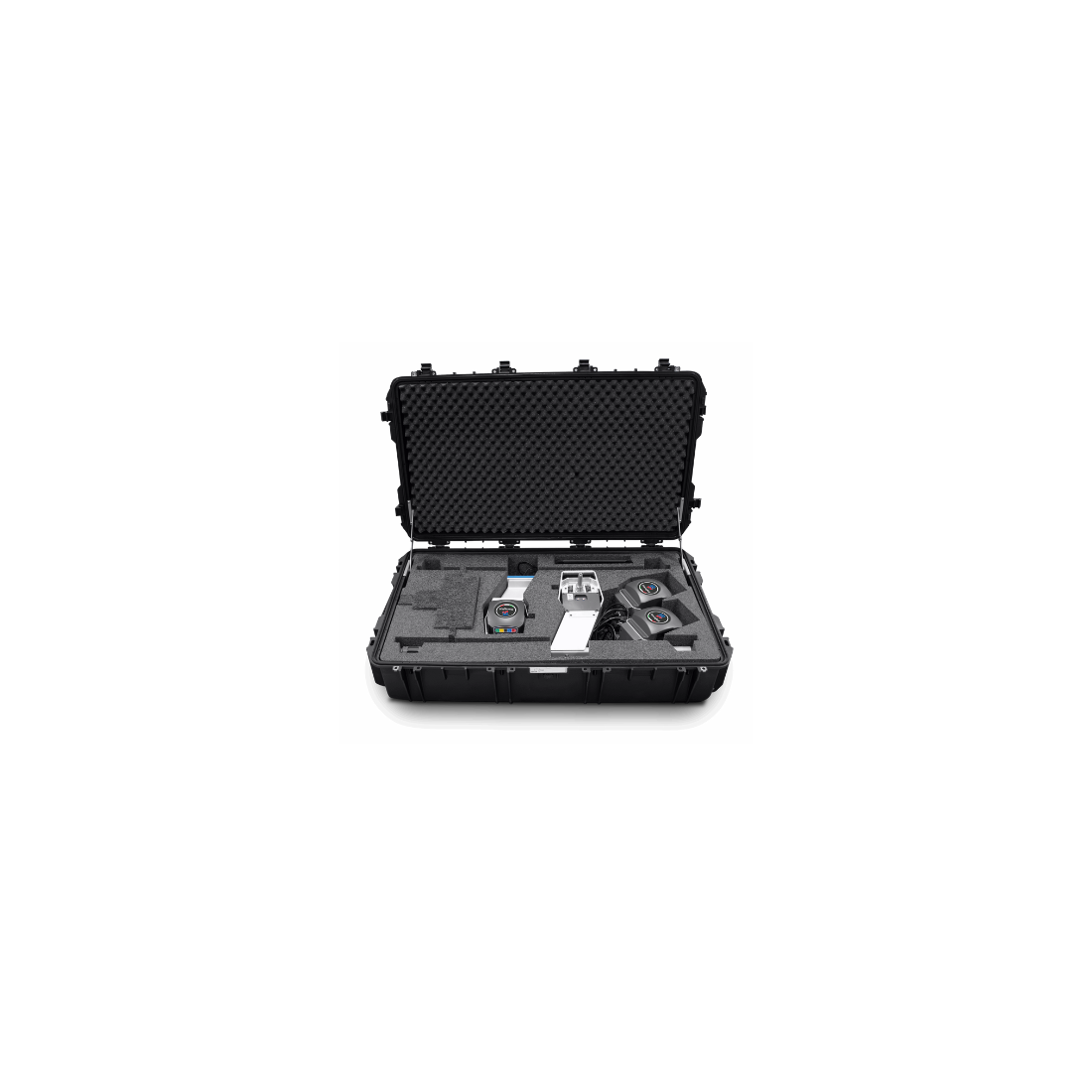

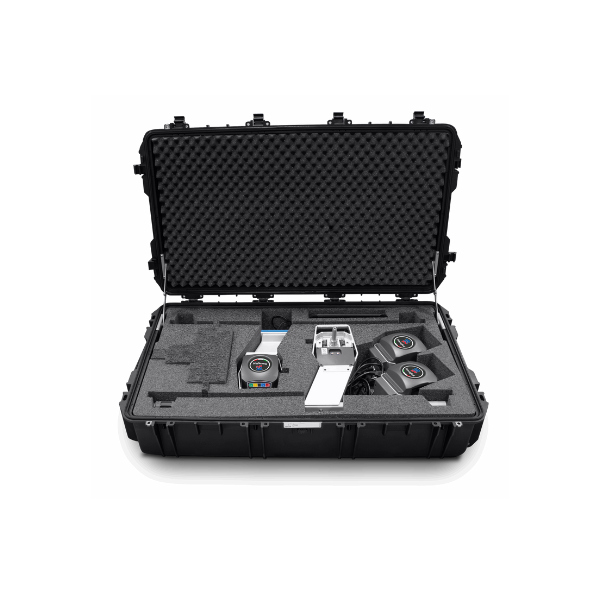

Mobilus CCD technologijos ratų suvedimo stendas sunkiasvorėms transporto priemonėms – vilkikams, autobusams, priekaboms, kemperiams. Kompaktiška sistema telpa į du IP67 sandarumo lagaminus su ratukais; juose nyksta 6 žemutiniai CCD jutikliai, 3 taškų STDA92 laikikliai, cilindrų adapteriai ir 12″ Windows planšetė. Matavimai atliekami belaidžiu infraraudonuoju ryšiu tarp jutiklių ir „Bluetooth“ iki planšetės, o programinė įranga leidžia greitai ir tiksliai atlikti daugiakampį suvedimą, generuoti ataskaitas, naudotis gamintojų duomenų baze.
Techninė specifikacija
Matavimo sistema: CCD, 6 jutikliai
Duomenų perdavimas: infraraudonieji spinduliai tarp galvučių, Bluetooth iki planšetės
Ratų geometrijos matavimo ribos (maksimalių kampų intervalai):
Priekinės/galinės ašies ratų pasukimo kampas: ±20°
Bendras suvedimo kampas: ±20°
Posūkio kampų skirtumas (turning angle difference): ±20°
Ratų išvirtimo kampas (camber): ±10°
Ratų posvyrio kampas (caster) ir pasukimo ašies pasvirimo kampas (SAI): ±18°
Ašies poslinkio kampas (setback): ±5°
Priekinių ratų išilginis nesutapimas (toe out on turns): ±5°
Važiavimo krypties nuokrypis (thrust angle): ±5°
Ratlankių dydis: min. 12″, max. 28″; max. rato skersmuo 1 220 mm
Maks. ratų bazės ilgis: 4 500 mm
Planšetė: 12″ LCD 1200×1920 px, 8 GB RAM, IP65, <800 g, Wi‑Fi 6E/Bluetooth 5.3, atspari kritimui iki 1,2 m
Lagaminų savybės: IP67, autolubrikuojantys ratukai, 100 % pagaminti Italijoje, atsparūs -33 °C / +90 °C
Maitinimas: 230 V, 50–60 Hz
Bendras svoris: 133 kg
