RAVTD3200L.4 – belaidė 3D ratų suvedimo sistema

RAVTD3200L.4 – tai pažangi belaidė 3D ratų suvedimo sistema, sukurta darbui be tradicinės stacionarios priekinės konstrukcijos („kryžiaus“). Vietoje jos naudojamos kompaktiškos, lengvos matavimo galvos, tiesiogiai tvirtinamos prie ratų laikiklių. Toks sprendimas leidžia sutaupyti vietos, optimizuoti darbo zonos išdėstymą ir dirbti lanksčiau net ribotoje erdvėje.

Kiekviena matavimo galva turi integruotą Bluetooth ryšį, LED indikaciją, valdymo mygtukus ir informacinį ekranėlį, leidžiantį atlikti pagrindines funkcijas tiesiog prie transporto priemonės. Maitinimas užtikrinamas vidinėmis baterijomis, veikiančiomis iki 8 valandų, o įkrovimas vyksta per stacionarią įkrovimo stotelę.

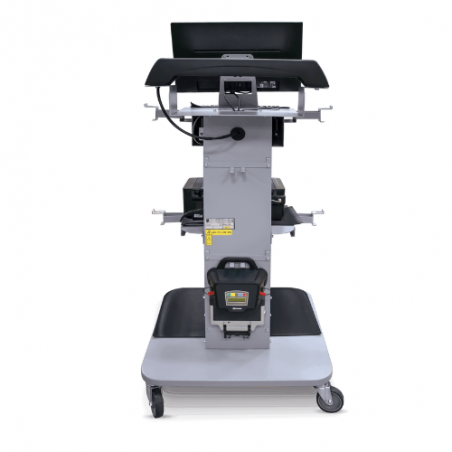

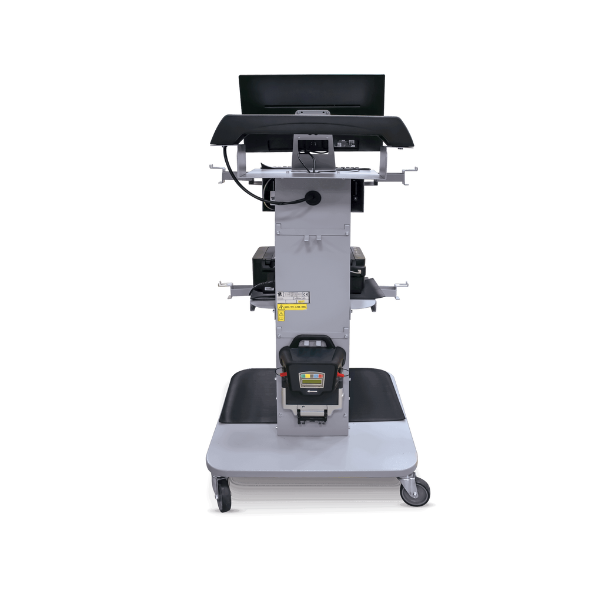

Sistemos valdymas atliekamas per 22 colių aukštos raiškos TFT ekraną, kuriame veikia Windows operacinės sistemos pagrindu sukurta programinė įranga. Intuityvus valdymas, aiškūs grafiniai nurodymai ir automatizuota kampų analizė leidžia greitai atlikti matavimus net ir mažiau patyrusiam operatoriui. Sistema automatiškai atpažįsta plokštumos pasvirimą, todėl puikiai veikia ir dirbant su keltuvu – papildomas platformos sukimas nėra reikalingas.

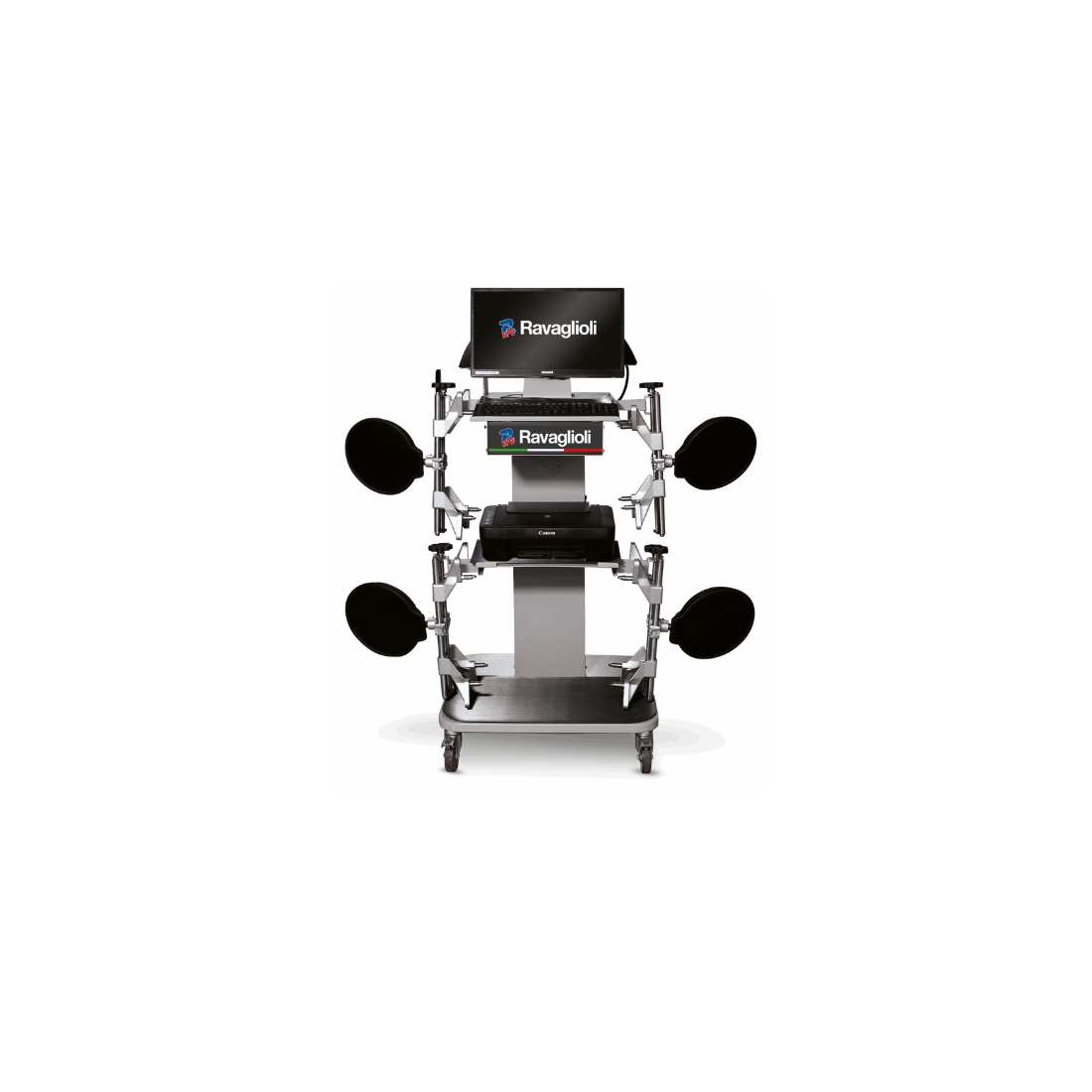

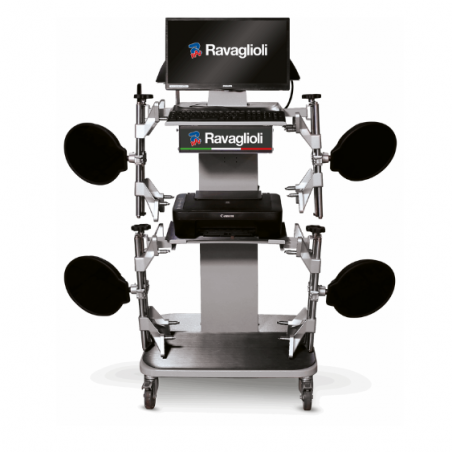

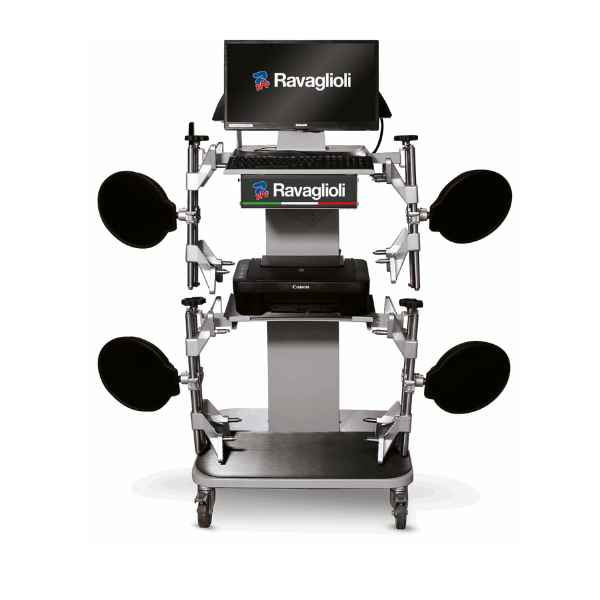

Komplekte – greito tvirtinimo 4 taškų laikikliai ir Real 3D taikiniai, leidžiantys iš karto pereiti prie matavimo. Sistema palaiko darbą su TEq-Link ataskaitų siuntimui PDF formatu bei yra suderinama su ADAS Shoot & Go moduliu pažangiųjų pagalbos sistemų kalibravimui.

Techniniai duomenys

• Ratlankių dydis: 8″–24″

• Maks. rato skersmuo: 910 mm

• Maks. ratų bazės ilgis: 4500 mm

• Matavimo kampų ribos:

 – Suvedimas (toe): ±20°

 – Posūkio kampų skirtumas: ±20°

 – Išvirtimo kampas (camber): ±10°

 – Posvyrio kampas (caster) / SAI: ±18°

 – Ašies poslinkis (setback): ±5°

 – Važiavimo krypties nuokrypis (thrust angle): ±5°

• Ryšys: Bluetooth tarp galvų ir kompiuterio

• Galvos svoris: apie 3 kg

• Baterijos veikimo trukmė: iki 8 val.

• Valdymo ekranas: 22″ TFT su grafine sąsaja

• Programinė įranga: Windows OS, PDF ataskaitos, nuolatiniai atnaujinimai

• Suderinamumas: TEq-Link, ADAS modulis

• Maitinimas: 230 V, 50–60 Hz
