Ką tai daro
Funkciją Measurements galite naudoti daugelio dažnai stebimų signalo formos charakteristikų reikšmėms apskaičiuoti. Kiekvienai signalo formai galite pritaikyti kelis Measurements, o gautos reikšmės apskaičiuojamos ir rodomos Measurements vaizde, kai užregistruojami reikalingi duomenys.
Pavyzdiniai Measurements:
- Minimali, maksimali, tarp smailių, vidutinė ir RMS amplitudės.
- Dažnis ir ciklo trukmė.
- Neigiamas ir teigiamas užpildos koeficientas.
- Frontų skaičius, įskaitant kylančius ir krintančius frontus.
- Impulsų pločiai, įskaitant aukštus ir žemus impulsus.
- Kilimo ir kritimo laikai bei greičiai.
Kuo tai jums naudinga
Kaip PicoScope įtaisytųjų analizės įrankių dalis, Measurements funkcija įvertina signalo formas už jus ir taupo laiką, greitai pateikdama tikslią bei patikimą informaciją, reikalingą pagrįstiems diagnostiniams sprendimams.
Kadangi Measurements piktogramose pavaizduotas matavimo tipas, PicoScope 7 Automotive leidžia lengvai atpažinti reikiamą matavimą. Toks intuityvus būdas (nereikia kiekvieno matavimo ieškoti žinyne, kad suprastumėte, ką jis daro) palengvina mokymąsi ir pagreitina darbą.
Kaip tuo naudotis

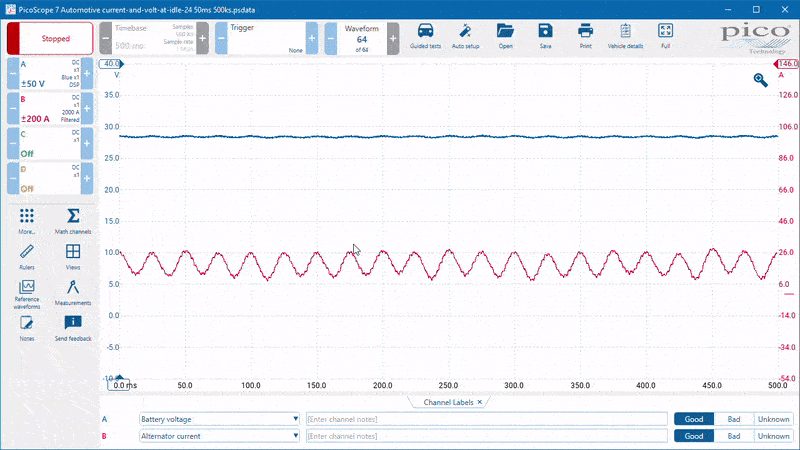

Atidarykite Add Measurement skydelį spustelėdami Measurements piktogramą.
Ties Source pasirinkite signalo formos kanalą, tada pasirinkite matavimo tipą, kurį norite jai pritaikyti. Matavimo vaizdas atsiras po grafiku.
Spustelėkite matavimo vaizdą, kad pakeistumėte matavimo parametrus.
Spustelėkite matavimo dydžio valdiklį, kad pakeistumėte, kaip rodomi visi jūsų matavimai.
