Kas yra Waveform Manager?
Waveform Manager (signalo formų tvarkyklė) padeda greitai importuoti ir suredaguoti jūsų kompiuteryje saugomas signalo formas prieš įkeliant jas į nemokamą Waveform Library debesies saugyklą. Ten jūsų signalo formos yra saugiai išsaugomos ir bet kada pasiekiamos iš kitų vietų ar kompiuterių.
Kad galėtumėte naudotis Waveform Manager funkcija, prie kompiuterio turi būti prijungtas Automotive PicoScope, reikalinga interneto prieiga bei Pico Automotive Support Forum naudotojo vardas ir slaptažodis. Norėdami užsiregistruoti forume, spustelėkite šią nuorodą: https://www.picoauto.com/support/ucp.php?mode=register
Kaip ja naudotis?

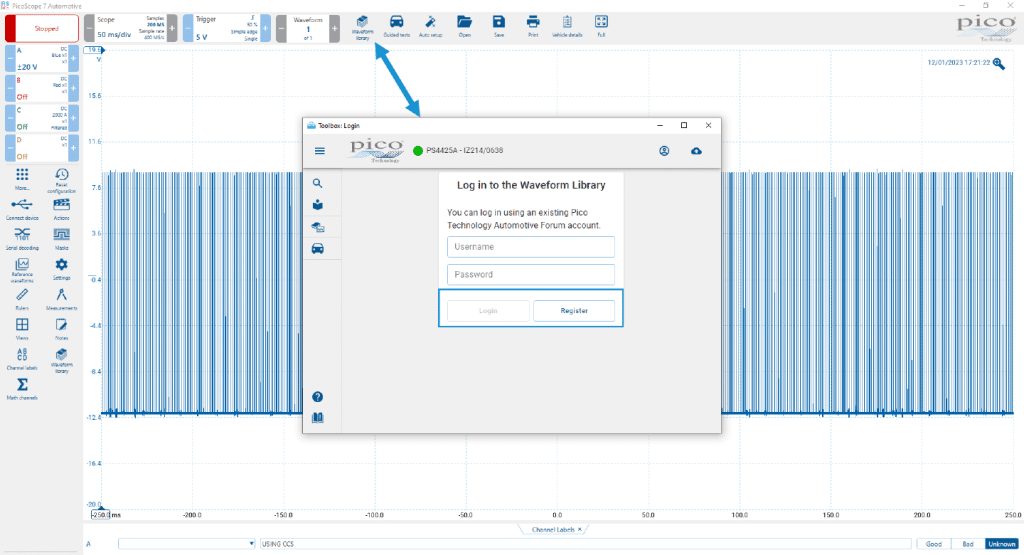

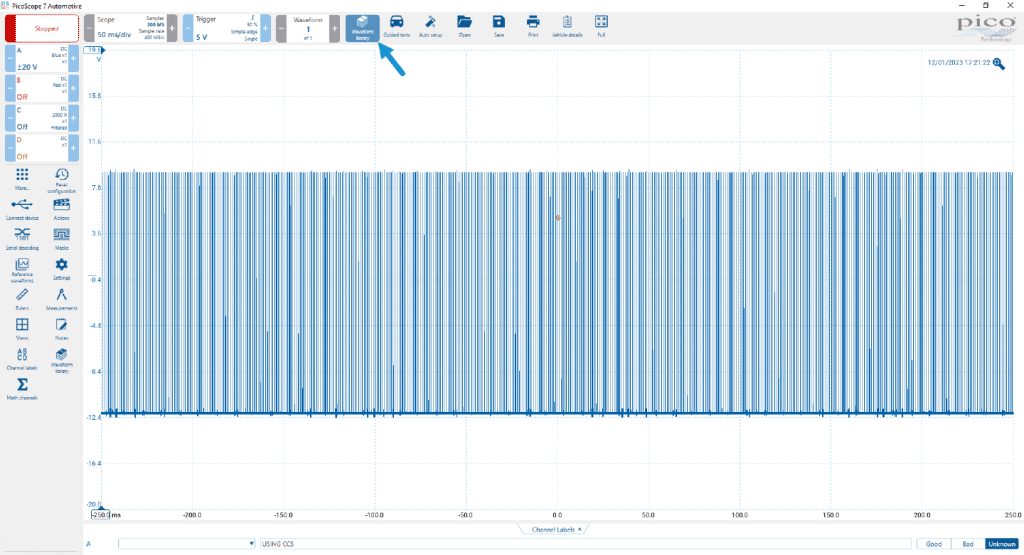

Spustelėkite mygtuką Waveform Library, esantį viršutinėje juostoje virš grafiko rodinio.
Pasirinkus Waveform Library atsivers prisijungimo langas, kuriame galėsite Login (prisijungti) arba Register (užsiregistruoti), jei naudojatės pirmą kartą.
Prisijungę prie Waveform Library, spustelėkite Waveform Manager simbolį.
Naudodami Waveform Manager galite importuoti atskirą Psdata failą arba visus Psdata failus, esančius aplanke (ir jo poaplankiuose), kad greitai peržiūrėtumėte juose esančius duomenis ir įsitikintumėte, jog jie tinkamai paruošti įkėlimui.

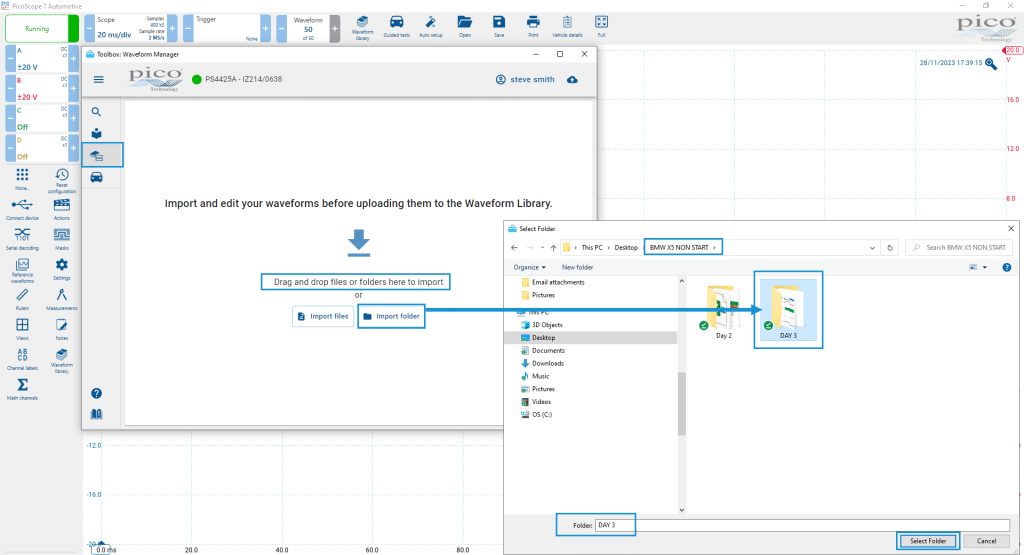

Atidarytame Waveform Manager lange yra trys galimybės: Drag and drop (nutempti ir paleisti) failus ar aplankus, Import files (importuoti failus) arba Import folder (importuoti aplanką).
Šiame pavyzdyje pasirinkome Import – importuoti aplanką iš darbalaukio, pavadintą „BMW X5 NON START> DAY 3“.

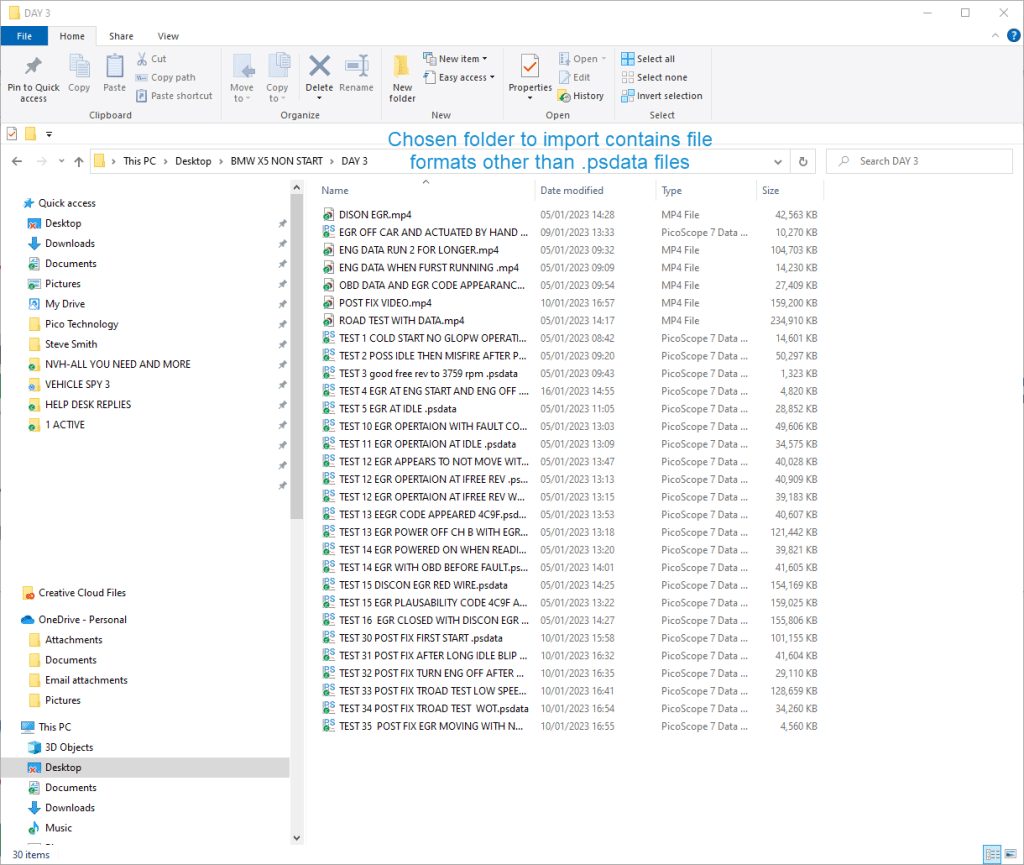

Pasirinktame aplanke „BMW X5 NON START > DAY 3“ yra ne tik Psdata failai, bet ir kitų formatų failai. Waveform Manager dabar peržiūrės visus aplanke „BMW X5 NON START > DAY 3“ esančius failus ir importuos tik Psdata failus.
Waveform Manager importavo visus Psdata failus iš aplanko „BMW X5 NON START > DAY 3“.

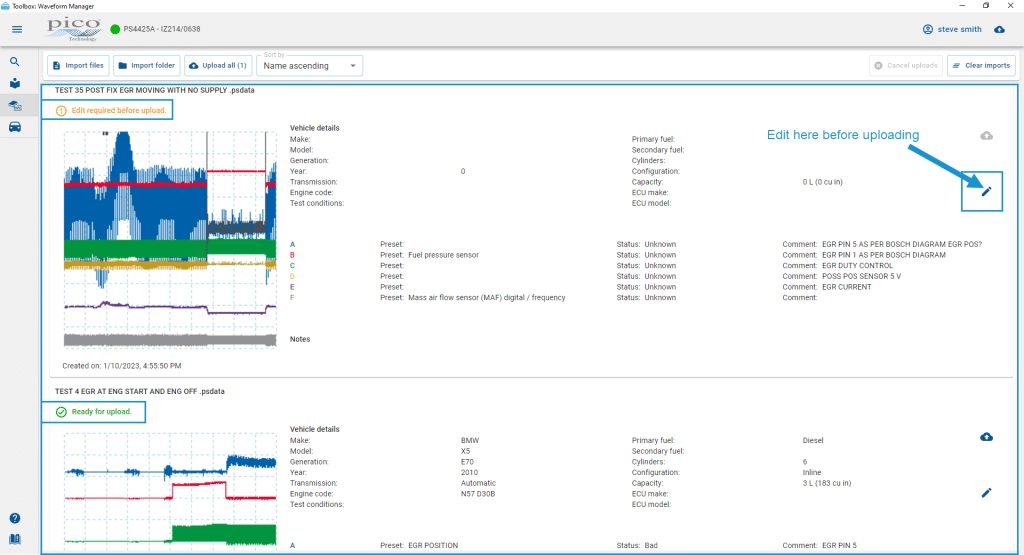

Prieš įkeliant failus į Waveform Library, juos reikia paredaguoti.

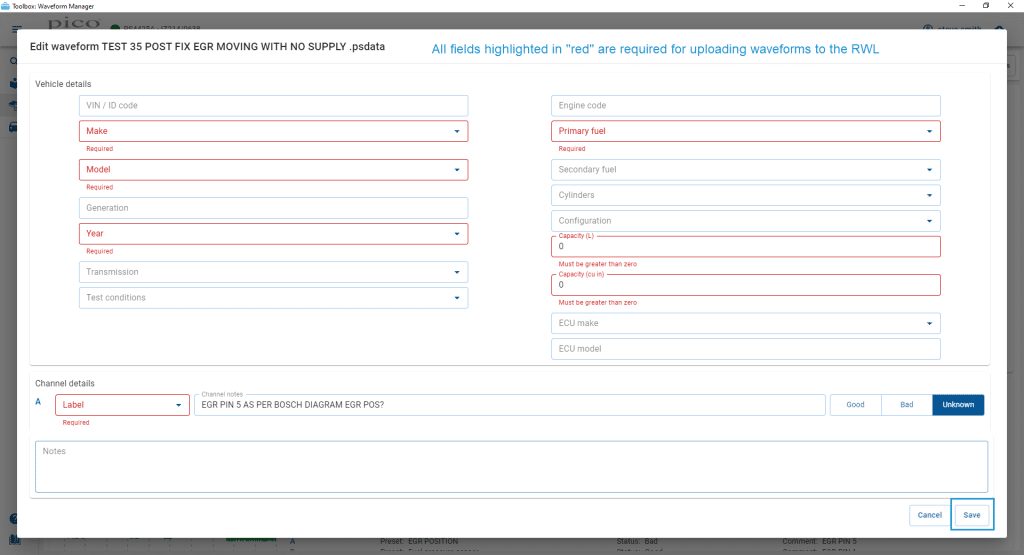

Visi raudonai pažymėti laukai yra privalomi prieš įkeliant signalo formas į Waveform Library.
Įvedę reikiamą informaciją, spustelėkite Save (išsaugoti). Dabar failas paruoštas įkėlimui.

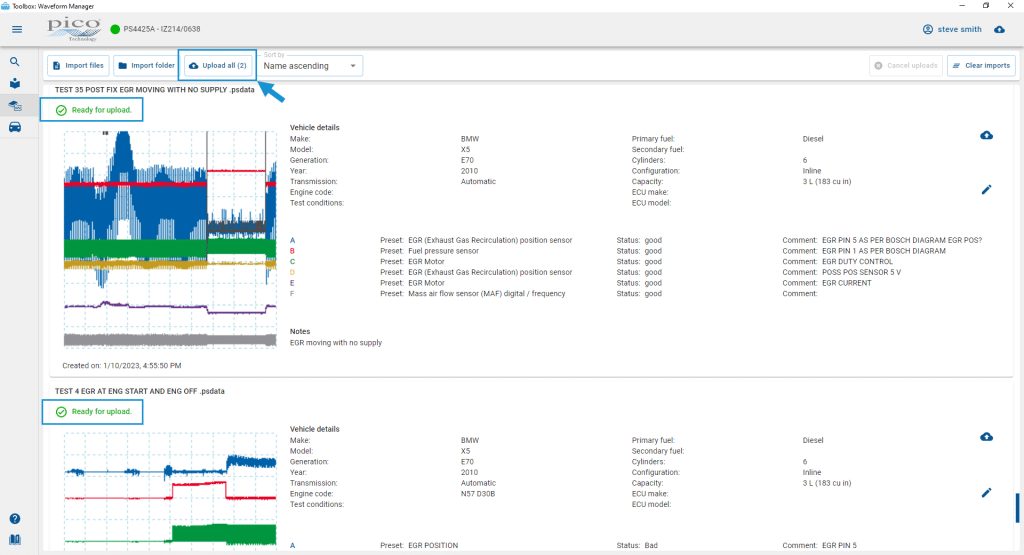

Bet kuris Waveform Manager importuotas failas, kuriame jau yra reikiami automobilio ir įrašo duomenys, bus pažymėtas kaip „Ready for upload“ (paruoštas įkelti).
Dabar failus galima įkelti į Waveform Library spustelėjus mygtuką Upload all (įkelti visus).

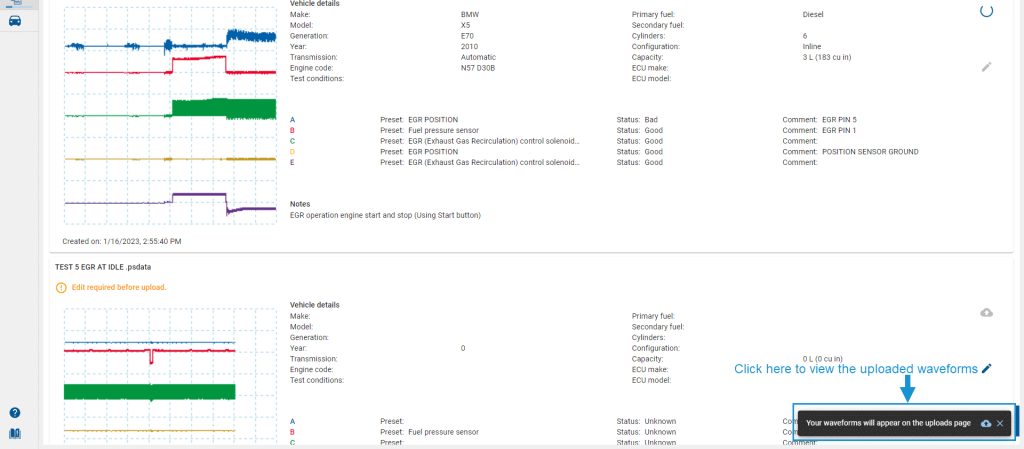

Norėdami peržiūrėti įkeliamų signalo formų eigą, spustelėkite Upload piktogramą – atsivers Uploads puslapis.

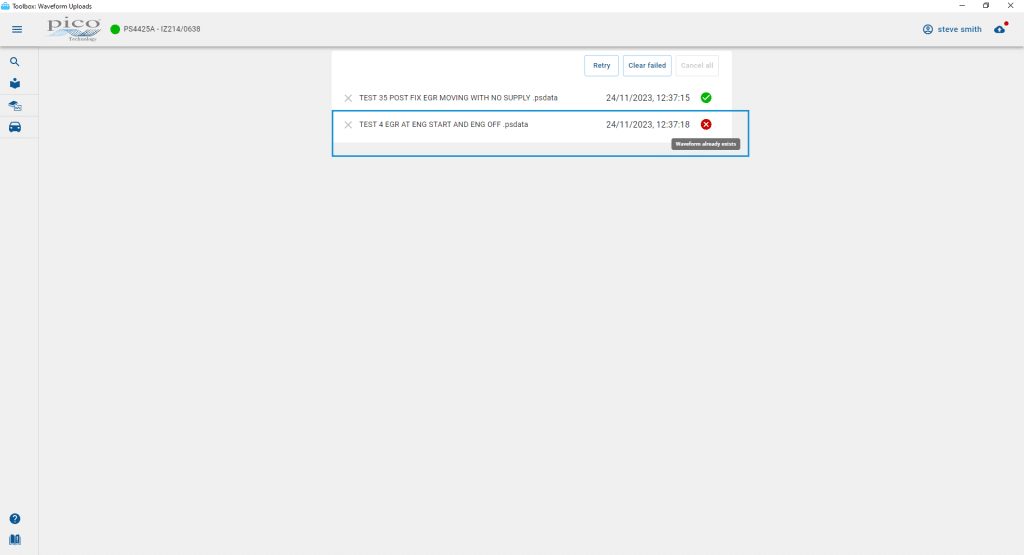

Pateiktame pavyzdyje Upload puslapyje matyti, kad mūsų Psdata failo „TEST 4 EGR AT ENG START AND ENG OFF“ įkelti nepavyko. Failai, viršijantys didžiausią leidžiamą įkėlimo dydį, naudotojui pažymimi taip, kaip parodyta paveiksle.

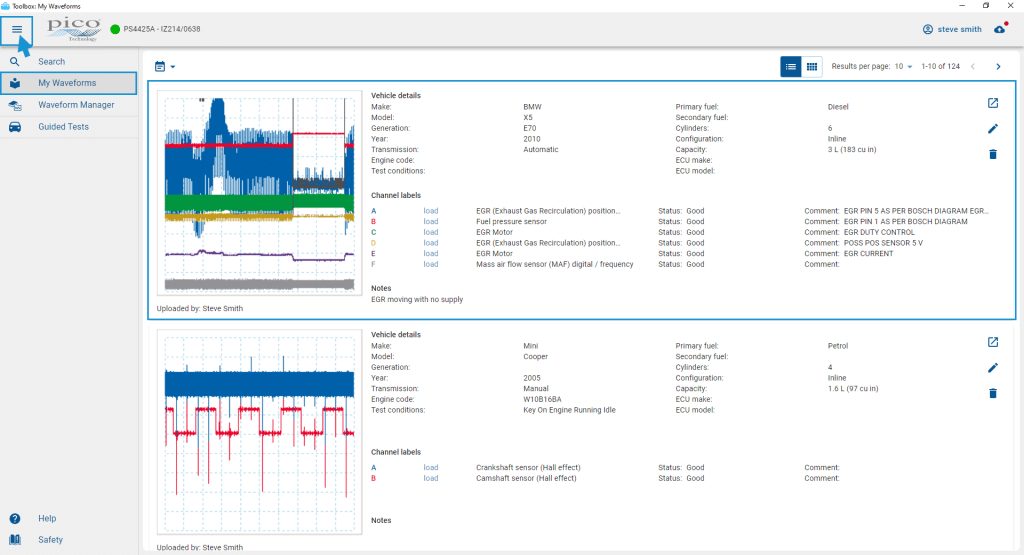

Sėkmingai įkeltus failus dabar galima peržiūrėti skiltyje My Waveforms (mano signalo formos), iš kurios jie, patikrinti, bus perkelti į Waveform Library.

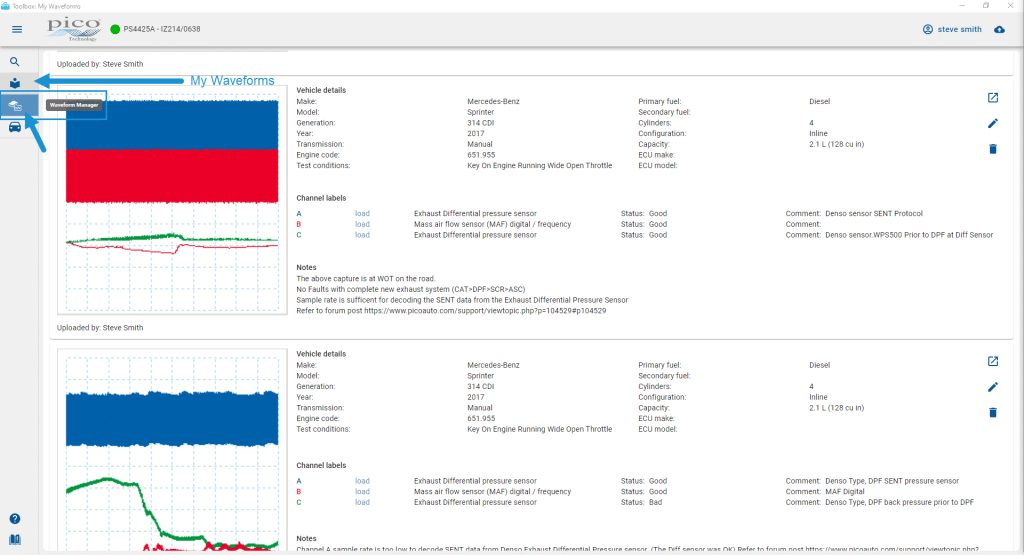

Spustelėjus tris horizontalias linijas viršutiniame kairiajame ekrano kampe išsiplečia Waveform Manager simboliai ir parodomi pilni jų aprašymai.
Pico patikrinus, aukščiau minėtą BMW X5 signalo formą Waveform Library bibliotekoje galės rasti bet kuris Automotive PicoScope naudotojas.
Kaip matote, Waveform Manager masinio įkėlimo funkcija leidžia signalo formas saugoti nuotoliniu būdu, naudojantis visomis išplėstinėmis Waveform Library paieškos ir peržiūros galimybėmis bei Edit (redaguoti), Load (įkelti) ir Download (atsisiųsti) funkcijomis.
Peržiūrėkite Waveform Manager mokomąjį vaizdo įrašą žemiau:
