Ką tai daro
Channel labels (kanalų žymomis) galite aprašyti matavimus savo osciloskopo kanaluose. Galite rinktis iš daugiau nei 250 įprastų automobilinių matavimų sąrašo arba susikurti savo žymas.
Be to, galite pridėti kanalo pastabą – pavyzdžiui, aprašyti konkrečią matavimo vietą, tokią kaip cilindro numeris, arba prijungimo būdą – ir nurodyti, ar signalo formos charakteristikos yra geros, blogos, ar nežinomos.
Visa jūsų įvesta Channel labels informacija išsaugoma kartu su signalo formomis.
Naudodami Waveform Library, galite ieškoti pagal Channel label ir rasti kitų PicoScope naudotojų pasidalytus jūsų atvejui tinkamus nustatymų duomenis bei etalonines signalo formas.
Kuo tai jums naudinga
Kai viename įraše turite daug signalo formų arba peržiūrite anksčiau užregistruotas, gali būti sunku atsekti matavimo detales. Channel labels suteikia vietą šioms detalėms saugoti, kad jos būtų po ranka, kai prireiks.
To paties tipo komponento matavimams skirtinguose automobiliuose gali reikėti skirtingų osciloskopo nustatymų, o signalo formos gali visiškai skirtis. Leisdamos ieškoti mūsų Waveform Library bibliotekoje konkrečių komponentų konkrečiame automobilyje, Channel labels padeda greitai nustatyti osciloskopą ir suteikia etaloninius duomenis, reikalingus diagnostiniams sprendimams.
Kaip tuo naudotis

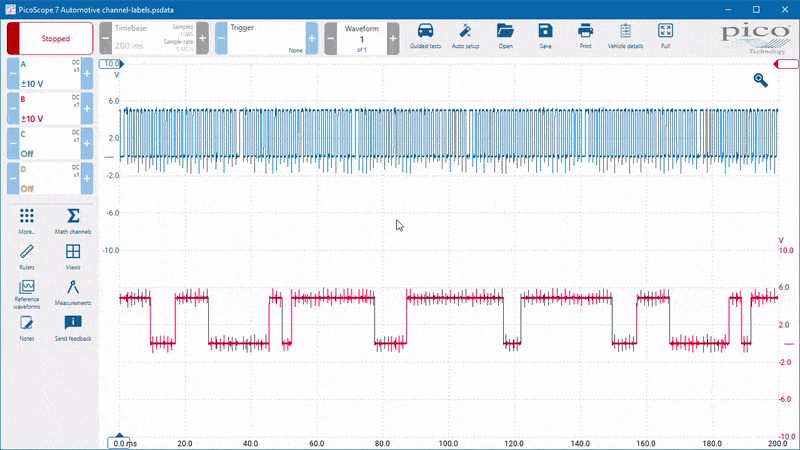

Atidarykite More… skydelį ir pasirinkite Channel labels, kad atsivertų kiekvieno kanalo žymos sritis, pastabų sritis ir signalo kokybės pasirinkimo mygtukai.
Pradėkite rašyti žymą kanalo žymos srityje arba slinkite per įtaisytąjį sąrašą ir susiraskite žymą. Jei reikiamos žymos nėra, įrašykite visą žymos pavadinimą žymos srityje ir paspauskite + mygtuką, kad įtrauktumėte ją į sąrašą. Anksčiau savo pridėtas kanalų žymas galite pašalinti paspaudę – mygtuką.
