Bendra informacija
Užrašius laiką, kada buvo užfiksuota signalo forma, duomenis galima susieti su kitais įvykiais ir iš kitų šaltinių įrašytais duomenimis.
Įgyvendinimas
PicoScope 7 įrašoma įrašo laiko žyma – tai data ir laikas, kada pagrindinis kompiuteris gavo signalo formą iš osciloskopo, pagal kompiuterio sistemos laikrodį, sekundės tikslumu.
PicoScope 7 programoje įrašo laiko žymas galima paslėpti arba rodyti. Įrašo laiko žyma išsaugoma PicoScope duomenų (.psdata) failuose, nepriklausomai nuo to, ar ji rodoma PicoScope 7 programoje.
Naudojant matavimų registravimą (Measurement Logging), kiekvienos signalo formos įrašo laiko žyma įtraukiama į registruojamą .CSV failą.
Įrašo laiko žymų įjungimas

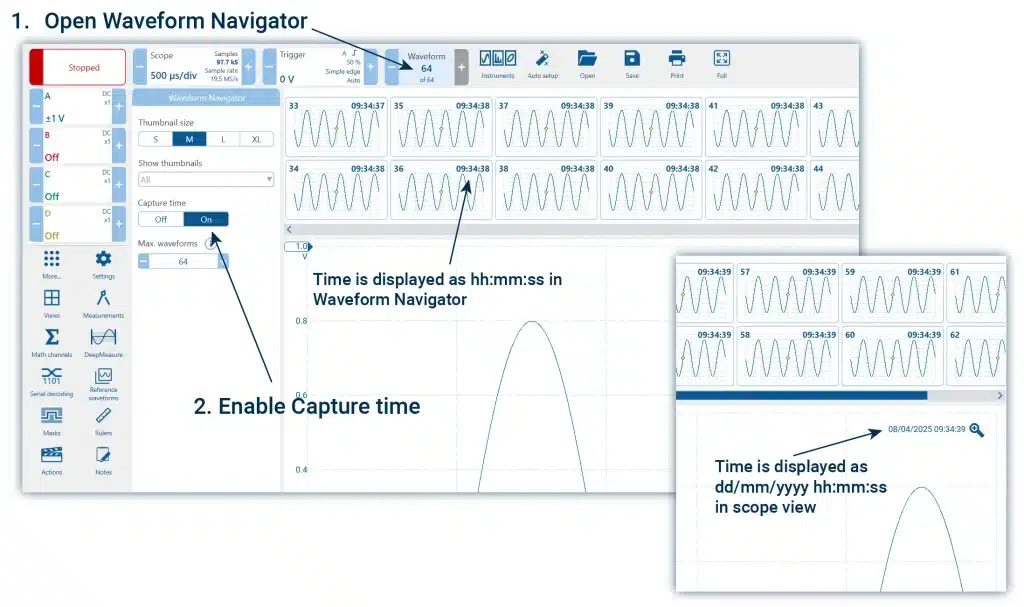

Įrašo laiko žymos rodymą ekrane įjunkite valdikliu, esančiu Waveform Navigator parinkčių skydelyje.
Waveform Navigator skydelis atidaromas spustelėjus Waveform valdiklį viršutinėje juostoje.
Tuomet įrašo laiko žymas galima įjungti spustelėjus mygtuką „On“.
Įjungus laikas rodomas viršutiniame vaizdo (osciloskopo, spektro ir t. t.) kampe formatu dd/mm/yyyy hh:mm:ss. Laikas taip pat rodomas kiekvienoje Waveform Navigator miniatiūroje formatu hh:mm:ss.
